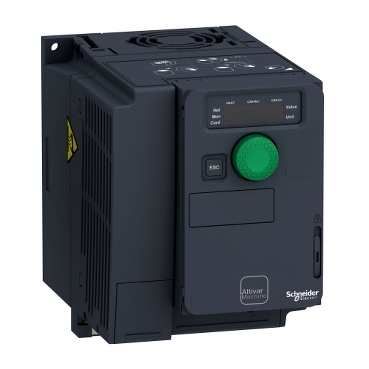

Schneider ATV320 boutons arrêt/départ moteur 10HP, 600V NEMA4X
Détails du produit
Le panneau permet le fonctionnement d'un moteur 10HP à 600V, 3ph, 60Hz
Un bouton d'arrêt d'urgence pousser-tirer et deux boutons (Départ/Arrêt) sont montés en façade.
Chaque composant est identifié, là où l'espace est disponible, sur la plaque arrière et sur l'équipement par une étiquette selon le symbole du composant indiquée sur le schéma.
L'assemblage du panneau de contrôle comprend, les rails et goulottes requises au montage et câblage des équipements.
Pour le filage du contrôle, le type de fil répond à TEW 105°. Les calibres et autres types de fils ou câbles utilisés seront indiqués sur les schémas électriques.
Chaque fil est identifié aux deux extrémités par des bagues numérotées selon les schémas électriques et colorées selon le code RETMA.
L'approbation des dessins électriques devra être faite avant le début de la fabrication du panneau de contrôle.
Spécifications
- Commande bouton d'arrêt d'urgenceOui
- CommandeBoutons arrêt et départ
- ProtectionNEMA4X
- MontageMural
- Tension600V
- Puissance10HP
- Fréquence60Hz
- Phase3
